LineatorTM 廣譜諧波濾波器
LineatorTM 廣譜諧波濾波器
是諧波無源治理的革命性進步
是三相變頻器諧波的濾波器
中國區代理
1. IEEE519-2014對電網諧波的限值規定
IEEE（國際電氣電子工程師協會）發布的IEEE 519- 2014 標準對于電網諧波限值的規定比過去(IEEE 519- 1992)有所放寬，這是考慮到電網的現狀和可操作性而作出的修改。其主要規定如下：
在電網的公共連接點（Point of Common Coupling ，PCC） 處，系統擁有者或運行者應限制相電壓的諧波到表1規定的水平，限制電流畸變值到表2規定的水平。
表1 電壓畸變限值
|
PCC 母線電壓 |
PCC 母線電壓單次諧波（%） |
總諧波畸變率THD（%） |
|
U ≤ 1.0 kV |
5.0 |
8.0 |
|
1 kV < U ≤ 69 kV |
3.0 |
5.0 |
|
69 kV < U ≤ 161 kV |
1.5 |
2.5 |
|
161 kV < U |
1.0 |
1.5* |
注 * 高壓直流輸電（HVDC） 終端引起的高壓系統總諧波畸變率可以達到2%，因為其影響傳到電網用戶連接點時會減弱。
表2 標稱電壓120 V
|
以IL的百分數表示是大的諧波電流畸變值 |
||||||
|
單個奇次諧波電流畸變*a *b |
||||||
|
ISC/IL |
3 ≤ h <11 |
11≤ h < 17 |
17 ≤ h < 23 |
23 ≤ h < 35 |
35 ≤ h ≤ 50 |
TDD |
|
< 20*C |
4.0 |
2.0 |
1.5 |
0.6 |
0.3 |
5.0 |
|
20 < 50 |
7.0 |
3.5 |
2.5 |
1.0 |
0.5 |
8.0 |
|
50 < 100 |
10.0 |
4.5 |
4.0 |
1.5 |
0.7 |
12.0 |
|
100 < 1000 |
12.0 |
5.5 |
5.0 |
2.0 |
1.0 |
15.0 |
|
> 1000 |
15.0 |
7.0 |
6.0 |
2.5 |
1.4 |
20.0 |
注： IL 是在PCC處過去12個月平均需量電流，ISC 為PCC 處的大短路電流。
a，偶數次諧波限值為奇數次限值的25%；
b，導致直流偏置的電流畸變，如半波變流器，不被允許；
c，所有發電設備的電流畸變按此限值，不論實際ISC/IL 的大小。
世界各國的電能質量標準關于電流電壓畸變的規定基本都是采用IEEE519標準。例如中國國標GB／T 14549-1993 電能質量 公用電網諧波就采用IEEE519-1992的規定。
2. 三相變頻器的諧波及其治理
目前普遍使用的三相交-直-交變頻器和三相六脈波整流器是造成電網諧波污染的重大源頭。
三相橋式整流電路輸出接電容濾波，而輸入側又沒有電感的情況下，其每相輸入電流呈不連續的二個山峰
形波如圖1a所示，其諧波畸變系數ITHD=0.8左右。
圖1a. 三相六脈波變頻器不帶輸入電抗器時的輸入電流波形和頻譜圖
三相橋式整流電路輸出接電容濾波，輸入側又接入電感的情況下，每相輸入電流是頂部有凹陷的圓形波如
圖1b所示，其諧波畸變系數約為0.4左右，視所接電感大小而有差異。即使接入無窮大的電感，這時每周期有正負2個1200電角度的方波。由傅立葉級數分析得知，它含有高次諧波的次數為In=I1/n，式中k =1，2，3 ……為正整數；q =變流電路脈波數，對三相橋式變流電路q = 6。第n次諧波電流的幅值In=I1/n 式中I1 —基波電流的幅值。其諧波畸變系數ITHD=28%。
圖1b. 三相六脈波變頻器帶有輸入電抗器時的輸入電流波形和頻譜圖
由此可見，三相六脈波整流電路是電網中極大的諧波污染源。但是通常的T型LC濾波電路達不到
IEEE519-2014和GB／T 14549-1993的規定。加拿大MIRUS公司的產品LINEATORTM廣譜濾波
器是在諧波無源治理領域上取得的一項革命性進步。圖1c 示出了把它串聯在三相六脈波變頻器輸入側時輸入電流的波形和頻譜，它的諧波畸變系數ITHD≤5%。這優于12脈波電路，接近18脈波電路水平。但它比18脈波的解決方案節能3%以上。
圖1c. 三相六脈波變頻器帶有LINEATORTM 廣譜諧波濾波器時的輸入電流波形和頻譜圖
現有的諧波處理方法（線路電抗器、多脈沖整流系統、調諧或寬帶無源濾波器，有源濾波器或有源整流系統的調速設備）經常存在體積過大、不可靠、問題解決不徹底、效率低、高頻干擾或者成本很高的問題。
先進的 Lineator 通用型諧波濾波器(AUHF)采用帶有小容量濾波電容器的T 型電抗器反極性接入電源與負荷之間，經過繞組中的反串互感減少了供電系統與非線性負荷之間的電壓降落。同時，在諧波條件下供電系統支路形成一個高阻抗。這樣就使大部分諧波電流流入濾波器支路，而流入系統的諧波電流有效減少。
在無源諧波治理領域，先進的Lineator 通用型諧波濾波器(AUHF) 創新的優越性已得到證明，在市場上再沒有找到體積和成本方面相當而又能滿足IEEE519 標準嚴格要求的其他產品。
當用戶需要真正有效且成本低廉的諧波解決方案，Lineator 是合理的選擇。對這一極具挑戰性的工程問題，Lineator 為工程師們提供一個標準的可以立即交付使用的解決方案。
3. LINEATORTM 的應用場合和特點
LINEATORTM 適合用于各種工農業場合例如石油天然氣工業、自來水和水處理、灌溉系統、采暖通風空調(HVAC)系統、礦山冶金、感應電爐、船舶、海上采油平臺、造紙和印刷工業、電梯和自動扶梯、和其他應用場合?？梢詫ψ冾l器進行一對一處理，也可以一對多處理。
Lineator-HP? 高性能型——用于必須達到高電能質量要求的系統
隨著Lineator-HP?這款全新產品的推出，MIRUS又一次走在了新型諧波無源治理行業的前沿。該產品的設計總諧波畸變率 (THD (I)) 達到了＜5%，與整流回饋裝置 (AFE’S) 以及有源濾波器 (AF) 的性能相比，其諧波治理水平毫不遜色，而且避免了因這些昂貴而復雜的設備的接入產生的諧波影響。由于這種新電抗器設計能夠對電抗器的阻抗進行現場優化，因而能夠在不導致過度電壓降或變頻調速器 (VSD)失穩的情況下，使電流畸變率THD(I)達到＜5%。
Lineator-ED? 極端應用型——用于惡劣的操作條件或極端環境
面對極端條件下的應用需求，如背景電壓畸變過高 (5%至12%的VTHD)、環境高溫 (溫度達到55_或以上) 或高海拔 (3000英尺以上) 等，MIRUS推出了極端應用型Lineator. 盡管我們的Lineator標準型濾波器在背景電壓畸變率高達5%時，通過保證性能，已經勝出其他競爭產品，但是，由于在海洋船舶、
鉆探設備、以及裝備了電潛泵 (ESP's) 的采油井等特殊的應用領域，其電壓畸變率往往會超過5%。另外，在超過40oC高溫環境或者空氣稀薄的高海拔環境下，就需要配置一款性能更加強勁的濾波器。Linetor-ED?濾波器應運而生，將積極應對這一挑戰。
LINEATORTM 的特點
l 寬頻譜諧波濾波器治理由變頻調速器(VSD)及其他三相整流電路產生的主要諧波，保證在 Lineator 的輸入端電流和電壓畸變率符合1EEE 51 9 標準的要求。目前市場上還找不到其他諧波治理產品能夠在和本產品相當的效率、體積和成本條件下滿足 IEEE Std 519 標準的嚴格要求。
l減少了注入系統的諧波損耗，從而節約了電能，效率＞99%。
l 由于具有非常低的容性無功功率，甚至在空載時也能很好地與柴油發電機組配合使用。
l低容性無功功率也無須使用電容投切接觸器(需要時也可加)。
l 消除諧波后改善了整個系統的功率因數， 在正常負載范圍內，功率因數保持在超前 0.95～滯后0.98 之間(40～100％負載)。
l 不會與電力系統的其他元件產生共振，不會吸收線路側的諧波。
l 能整流換向電壓波形缺口、開合電容器組或其他快速變化負載產生的過電壓。
l在只有變頻調速器負載的場合，適合向多臺變頻調速器同時供電，對多臺變頻調速器的諧波集中治理。
l 減少了變頻調速器(VSD)產生的無線電傳導干擾。
l 有適合交流傳動、直流傳動或其他可控整流裝置的各種規格的Lineator 濾波器可供選擇。
滿足VSD應用諧波限值要求的Lineator設計優點
Lineator 是一個純粹的無源器件，包括一個特別設計的電抗器以及一個較小的電容器組，創新的設計使其可減少變頻器及其他類似的3相6脈沖整流負載產生的主要諧波電流?？傠娏骰兟蕼p小至＜8%，通?？傻椭?%。Lineator 雖然稱為之濾波器，但沒有一般濾波器的毛?。?
諧波畸變的減少
陷波濾波器的濾波能力取決于非調諧頻率的諧波含量和調諧頻率的殘留諧波含量。為獲得總電流畸變率＜15%的效果，通常要求采用多調諧分支回路。如采用寬帶濾波器，則要有較大的電容器組(比 Lineator 大2～3倍)，才能獲得合理的特性。
其他諧波源的影響
通常的陷波式濾波器是并聯聯接的，沒有方向特性。這樣就很容易吸收上游非線性負載產生的諧波而出現過載。而 Lineator對線路側的諧波呈高阻抗，降低了其他諧波源的流入和過載的可能。
系統諧振
常規的濾波器在低于調諧頻率以下時呈容性，這一容抗容易與系統固有的感抗產生諧振。當濾波器調諧在較高次諧波例如11次時，則對較低的諧波頻率，例如5次或7次容易產生諧振。即便是帶有整流回饋單元的低諧波調速器要求的LCL無源濾波器和并聯有源諧波濾波器也很容易受到諧振問題的困擾。Lineator 的自然諧振頻率低于所有主要諧波頻率，因此避免了諧振的可能性。

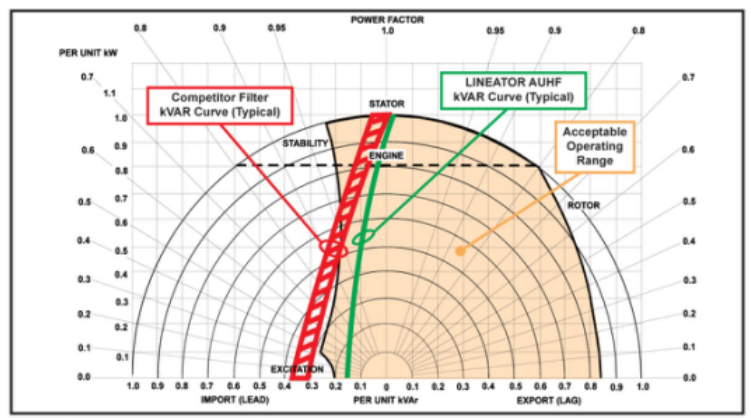

容抗與超前功率因數
陷波式或寬帶濾波的大型電容器組，特別在輕負載的情況下，對系統呈現大的容性無功功率。在小容量的電力系統中,這樣會引起電壓升高或出現發電機供電的勵磁控制問題。對這種情況，一些濾波器制造商提供機械開關，在輕負載時把電容器組切除，這樣就增加了成本和復雜程度。對 Lineator 而言，甚至在無載的情況下，其容性無功功率 (kvar) 也保持低于其額定容量的15%，沒有必要增設機械切除開關。這一點保證了與柴油發電機組很好的配合，而不需要切除電容器組。
4. 型號及其含義：
LINEATORTM 廣譜濾波器的型號及其含義如下圖所示：
4. LINEATORTM 廣譜濾波器的型號及含義
注：1. D型AUHF適用于標準二極管橋式整流器和整流側采用二極管/可控硅的變頻調速裝置。
2. T型AUHF適用于直流傳動裝置、電流源逆變器和其他可控整流負載。
5. LINEATORTM 主要技術參數：
|
指標名稱 |
指標性能 |
|
額定功率 |
適合電動機/驅動裝置功率至2600kW |
|
額定電壓 |
至3 相690V |
|
額定頻率 |
50 或60Hz |
|
過載能力 |
過載150%額定負載時，每10 分鐘可過載60 秒 |
|
諧波處理 |
5th、7th、11th、13th |
|
K 系數適應能力 |
至20 |
|
輸入端 K 系數 |
減小至＜1.5 |
|
輸入端電流畸變率 |
滿負荷時＜8% |
|
空載時容性功率(kvar)水平 |
4～55kW為 15～20%，75～2600kW為 10～15% |
|
效率 |
＞99% |
|
海拔高度 |
不超過3300 呎[1000 米] |
|
冷卻方式 |
自然風冷 |
|
外殼保護等級 |
如有外殼為NEMA 3R [IP23]，框架式等 |
|
外殼顏色 |
表面環氧樹脂粉末噴涂，顏色：ANSI61 灰色 |
|
認證 |
ABS、DNV 或勞埃德船級社 |
6. LINEATORTM 廣譜濾波器規格和外形
|
規格表：（D型Lineator）[1] |
||||||||||||||
|
電動機規格 |
Lineator額定值（3相） |
208，240（60Hz） |
400，440（50Hz） |
|||||||||||
|
HP |
KW |
輸入電流 |
標準型 |
加強型 |
標準型 |
加強型 |
||||||||
|
208V |
220/ 240V |
380/ 400V |
415/ 460V |
輸出功率 |
外殼類型 |
重量 |
外殼類型 |
重量 |
外殼類型 |
重量 |
外殼類型 |
重量 |
||
|
60Hz |
50/ 60Hz |
50Hz |
50Hz |
KW |
磅[kg][1] |
磅[kg][1] |
磅[kg][1] |
磅[kg][1] |
||||||
|
5 |
4 |
14 |
13 |
8 |
7 |
4.5 |
SU1 |
65[30] |
SU1-E |
75[34] |
SU1 |
58[26] |
SU1-E |
68[31] |
|
7.5 |
5.5 |
20 |
18 |
11 |
10 |
6.3 |
76[35] |
86[39] |
67[30] |
77[35] |
||||
|
10 |
7.5 |
27 |
24 |
14 |
13 |
8.5 |
SU2 |
80[36] |
SU2-E |
80[36] |
78[35] |
88[40] |
||
|
15 |
11 |
40 |
36 |
21 |
19 |
13 |
117[53] |
127[58] |
SU2 |
90[41] |
SU2-E |
100[45] |
||
|
20 |
15 |
53 |
48 |
28 |
25 |
17 |
138[63] |
148[637] |
118[54] |
128[58] |
||||
|
25 |
18.5 |
66 |
60 |
35 |
32 |
21 |
154[70] |
SU3-E |
164[74] |
130[59] |
140[64] |
|||
|
30 |
22 |
79 |
72 |
42 |
38 |
25 |
SU3 |
189[86] |
199[90] |
142[65] |
152[69] |
|||
|
40 |
30 |
105 |
95 |
55 |
51 |
34 |
253[115] |
263[119] |
154[70] |
SU3-E |
164[74] |
|||
|
50 |
37.5 |
131 |
119 |
69 |
63 |
42 |
275[125] |
SU4-E |
333[151] |
SU3 |
186[84] |
196[88] |
||
|
60 |
45 |
158 |
143 |
83 |
76 |
51 |
315[143] |
337[153] |
218[99] |
228[103] |
||||
|
75 |
55 |
196 |
178 |
103 |
95 |
63 |
SU4 |
325[148] |
399[181] |
304[138] |
314[142] |
|||
|
100 |
75 |
260 |
236 |
137 |
125 |
84 |
442[201] |
MT3-E |
516[235] |
323[147] |
SU4-E |
414[188] |
||
|
125 |
90 |
323 |
294 |
170 |
156 |
104 |
468[213] |
542[246] |
SU4 |
345[156] |
434[197] |
|||
|
150 |
110 |
388 |
353 |
204 |
187 |
125 |
553[251] |
627[285] |
365[166] |
MT3-E |
469[213] |
|||
|
200 |
150 |
|
|
274 |
250 |
168 |
|
|
|
|
MT3 |
415[189] |
514[234] |
|
|
250 |
185 |
|
|
340 |
312 |
209 |
|
|
|
|
578[262] |
MT4-E |
600[273] |
|
|
300 |
200 |
|
|
410 |
374 |
251 |
|
|
|
|
585[266] |
670[305] |
||
|
350 |
250 |
|
|
475 |
436 |
292 |
|
|
|
|
MT4 |
800[363] |
LT1-E |
1006[456] |
|
400 |
315 |
|
|
565 |
520 |
349 |
|
|
|
|
825[374] |
1031[467] |
||
|
500 |
400 |
|
|
720 |
660 |
443 |
|
|
|
|
LT1 |
915[415] |
1121[508] |
|
|
600 |
450 |
|
|
810 |
740 |
499 |
|
|
|
|
1098[499] |
LT2-E |
1176[535] |
|
|
700 |
500 |
|
|
940 |
865 |
579 |
|
|
|
|
1700[771] |
1839[834] |
||
|
800 |
560 |
|
|
1075 |
985 |
662 |
|
|
|
|
LT2 |
1882[854] |
LT3-E |
1954[886] |
|
900 |
630 |
|
|
1200 |
1100 |
736 |
|
|
|
|
1920[871] |
2054[931] |
||
|
1000 |
710 |
|
|
1335 |
1220 |
818 |
|
|
|
|
LT3 |
1950[884] |
2084[945] |
|
|
1100 |
800 |
|
|
1470 |
1340 |
900 |
|
|
|
|
2465[1118] |
2564[1163] |
||
|
1200 |
900 |
|
|
1610 |
1470 |
987 |
|
|
|
|
2568[1167] |
HT2-E |
2958[1245] |
|
|
1300 |
970 |
|
|
1735 |
1585 |
1064 |
|
|
|
|
2718[1236] |
3408[1549] |
||
|
1400 |
1000 |
|
|
1870 |
1710 |
1145 |
|
|
|
|
2858[1299] |
3548[1613] |
||
|
1500 |
1120 |
|
|
2000 |
1835 |
1228 |
|
|
|
|
HT2 |
3598[1635] |
3690[1677] |
|
|
1600 |
1200 |
|
|
2145 |
1965 |
1316 |
|
|
|
|
3748[1703] |
3840[1745] |
||
|
1800 |
1350 |
|
|
2410 |
2210 |
1481 |
|
|
|
|
3848[1749] |
HT3-E |
4376[1943] |
|
|
2000 |
1450 |
|
|
2670 |
2440 |
1636 |
|
|
|
|
3978[1808] |
4506[2048] |
||
|
2300 |
1700 |
|
|
3065 |
2810 |
1882 |
|
|
|
|
4075[1850] |
4600[2088] |
||
|
2500 |
1850 |
|
|
3335 |
3050 |
2045 |
|
|
|
|
HT3 |
4650[2111] |
4750[2157] |
|
|
2800 |
2100 |
|
|
3750 |
3435 |
2303 |
|
|
|
|
5000[2270] |
5100[2315] |
||
|
3000 |
2250 |
|
|
4020 |
3680 |
2468 |
|
|
|
|
5225[2372] |
|
|
|
|
3500 |
2600 |
|
|
4265 |
3905 |
2618 |
|
|
|
|
5550[2520] |
|
|
|
|
電動機規格 |
Lineator額定值（3相） |
480（60Hz） |
600V（60Hz），690（50-60Hz） |
|||||||||||
|
HP |
KW |
輸入電流 |
標準型 |
加強型 |
標準型 |
加強型 |
||||||||
|
|
460/480V |
575/600V |
660/690V |
輸出功率 |
外殼類型 |
重量 |
外殼類型 |
重量 |
外殼類型 |
重量 |
外殼類型 |
重量 |
||
|
|
60Hz |
60Hz |
50/60Hz |
KW |
磅[kg][1] |
磅[kg][1] |
磅[kg][1] |
磅[kg][1] |
||||||
|
5 |
4 |
|
7 |
5 |
5 |
4.5 |
SU1 |
58[26] |
SU1-E |
68[31] |
SU1 |
57[26] |
SU1-E |
67[30] |
|
7.5 |
5.5 |
|
9 |
7 |
6 |
6.3 |
67[30] |
77[35] |
67[30] |
77[35] |
||||
|
10 |
7.5 |
|
12 |
10 |
8 |
8.5 |
78[35] |
88[40] |
77[35] |
87[39] |
||||
|
15 |
11 |
|
17 |
14 |
12 |
13 |
90[41] |
100[45] |
86[39] |
96[44] |
||||
|
20 |
15 |
|
23 |
18 |
16 |
17 |
SU2 |
118[54] |
SU2-E |
128[58] |
98[45] |
SU2-E |
128[58] |
|
|
25 |
18.5 |
|
29 |
23 |
20 |
21 |
130[59] |
140[64] |
SU2 |
125[57] |
135[61] |
|||
|
30 |
22 |
|
34 |
28 |
24 |
25 |
142[65] |
152[69] |
137[62] |
147[67] |
||||
|
40 |
30 |
|
46 |
37 |
32 |
34 |
154[70] |
164[74] |
149[68] |
159[72] |
||||
|
50 |
37.5 |
|
57 |
45 |
40 |
42 |
186[84] |
SU3-E |
196[89] |
184[83] |
SU3-E |
196[89] |
||
|
60 |
45 |
|
69 |
55 |
48 |
51 |
SU3 |
218[99] |
228[103] |
206[94] |
216[98] |
|||
|
75 |
55 |
|
85 |
68 |
59 |
63 |
304[138] |
314[142] |
SU3 |
298[135] |
308[140] |
|||
|
100 |
75 |
|
113 |
90 |
79 |
84 |
323[147] |
333[151] |
315[143] |
325[147] |
||||
|
125 |
90 |
|
141 |
112 |
98 |
104 |
345[156] |
SU4-E |
419[191] |
345[156] |
SU4-E |
419[191] |
||
|
150 |
110 |
|
169 |
135 |
118 |
125 |
SU4 |
365[166] |
439[200] |
SU4 |
365[166] |
439[200] |
||
|
200 |
150 |
|
226 |
180 |
158 |
168 |
415[189] |
MT3-E |
489[222] |
415[189] |
MT3-E |
489[222] |
||
|
250 |
185 |
|
281 |
225 |
196 |
209 |
MT3 |
578[262] |
640[290] |
MT3 |
578[262] |
640[290] |
||
|
300 |
200 |
|
337 |
270 |
235 |
251 |
585[266] |
MT4-E |
695[316] |
585[266] |
MT4-E |
695[316] |
||
|
350 |
250 |
|
395 |
315 |
275 |
292 |
MT4 |
800[363] |
1006[456] |
MT4 |
780[354] |
1006[456] |
||
|
400 |
315 |
|
470 |
375 |
325 |
349 |
825[374] |
LT1-E |
1031[467] |
805[365] |
LT1-E |
1031[467] |
||
|
500 |
400 |
|
595 |
475 |
415 |
443 |
915[415] |
1121[508] |
915[415] |
1121[510] |
||||
|
600 |
450 |
|
670 |
535 |
470 |
499 |
LT1 |
1398[634] |
1476[670] |
LT1 |
1398[634] |
1476[670] |
||
|
700 |
500 |
|
780 |
625 |
545 |
579 |
1700[771] |
LT2-E |
1839[834] |
1650[748] |
LT2-E |
1740[789] |
||
|
800 |
560 |
|
890 |
715 |
620 |
662 |
LT2 |
1882[854] |
1954[886] |
LT2 |
1805[819] |
1852[842] |
||
|
900 |
630 |
|
990 |
795 |
690 |
736 |
1920[871] |
LT3-E |
2054[931] |
1882[854] |
LT3-E |
2054[932] |
||
|
1000 |
710 |
|
1100 |
880 |
770 |
818 |
1950[884] |
2084[945] |
1915[869] |
2064[936] |
||||
|
1100 |
800 |
|
1210 |
970 |
845 |
900 |
LT3 |
2465[1118] |
2564[1163] |
LT3 |
2331[1057] |
2515[1141] |
||
|
1200 |
900 |
|
1330 |
1060 |
925 |
987 |
2568[1167] |
2958[1245] |
2465[1121] |
2855[1298] |
||||
|
1300 |
970 |
|
1430 |
1145 |
1000 |
1064 |
2718[1236] |
HT2-E |
3408[1549] |
2609[1186] |
HT2-E |
2999[1363] |
||
|
1400 |
1000 |
|
1540 |
1235 |
1075 |
1145 |
2858[1299] |
3548[1613] |
2782[1265] |
3172[1442] |
||||
|
1500 |
1120 |
|
1650 |
1325 |
1155 |
1228 |
HT2 |
3598[1635] |
3690[1677] |
HT2 |
3540[1606] |
3620[1642] |
||
|
1600 |
1200 |
|
1770 |
1415 |
1235 |
1316 |
3748[1703] |
3840[1745] |
3702[1679] |
3800[1724] |
||||
|
1800 |
1350 |
|
1990 |
1595 |
1390 |
1481 |
3848[1749] |
HT3-E |
4376[1943] |
3798[1723] |
HT3-E |
3875[1758] |
||
|
2000 |
1450 |
|
2200 |
1765 |
1535 |
1636 |
3978[1808] |
4506[2048] |
3945[1789] |
4250[1928] |
||||
|
2300 |
1700 |
|
2530 |
2030 |
1765 |
1882 |
4075[1850] |
4600[2088] |
4015[1821] |
4340[1969] |
||||
|
2500 |
1850 |
|
2755 |
2205 |
1920 |
2045 |
HT3 |
4650[2111] |
4750[2157] |
HT3 |
4600[2087] |
4750[2155] |
||
|
2800 |
2100 |
|
3100 |
2480 |
2160 |
2303 |
5000[2270] |
5100[2315] |
4945[2243] |
5100[2313 |
||||
|
3000 |
2250 |
|
3320 |
2660 |
2315 |
2468 |
5225[2372] |
|
|
5180[2350] |
|
|
||
|
3500 |
2600 |
|
3855 |
3085 |
2685 |
2618 |
5550[2520] |
|
|
5490[2490] |
|
|
||
|
1.針對T型Lineator，應當采用高一個規格的外殼和重量。 |
||||||||||||||
|
殼體類型 |
外形尺寸---英寸（mm） |
||||||||
|
標準型 |
加強型 |
A |
B |
C |
D |
E |
F |
G |
H |
|
SU1 |
SU1-E |
23.50 [597] |
11.25 [286] |
8.75 [222] |
11.25 [286] |
8.00 [203] |
9.00 [229] |
13.00 [330] |
9.00 [229] |
|
SU2 |
SU2-E |
29.50 [749] |
13.25 [336] |
10.25 [260] |
12.75 [324] |
9.00 [229] |
10.00 [254] |
16.00 [406] |
11.00 [279] |
|
SU3 |
SU3-E |
34.00 [864] |
20.25 [514] |
13.25 [336] |
16.00 [406] |
17.50 [445] |
13.00 [330] |
20.00 [508] |
18.00 [457] |
|
SU4 |
SU4-E |
40.00 [1016] |
22.00 [559] |
18.50 [470] |
23.00 [584] |
20.00 [508] |
20.00 [508] |
|
|
|
MT3 |
MT3-E |
45.00 [1143] |
26.00 [661] |
21.00 [534] |
25.00 [635] |
21.50 [546] |
19.00 [483] |
||
|
MT4 |
MT4-E |
51.50 [1308] |
32.00 [813] |
25.50 [648] |
29.50 [749] |
23.50 [597] |
23.50 [597] |
||
|
LT1 |
LT1-E |
59.00 [1499] |
39.50 [1003] |
30.00 [762] |
34.00 [864] |
24.00 [610] |
32.00 [813] |
||
|
LT2 |
LT2-E |
66.00 [1677] |
44.00 [1118] |
34.00 [864] |
38.00 [965] |
26.00 [660] |
36.00 [915] |
||
|
LT3 |
LT3-E |
75.00 [1905] |
48.50 [1232] |
39.00 [991] |
43.00 [1092] |
27.50 [699] |
41.00 [1041] |
||
|
HT2 |
HT2-E |
78.00 [1981] |
58.50 [1486] |
51.00 [1295] |
56.25 [1428] |
52.50 [1333] |
50.75 [1289] |
||
|
HT3 |
HT3-E |
84.00 [2134] |
68.50 [1740] |
59.00 [1499] |
64.50 [1638] |
62.50 [1587] |
58.75 [1492] |
||
特點MOS Features:
? 實時監控系統
– 電容組監控
– 過電壓和過電流監控
– 功率和諧波畸變Power and harmonic distortion
– 可編程報警點 (現場和遠程報警)
– 電壓電流波形采樣
– 溫度熱電偶監控
– 網絡可視化 (Modbus TCP/IP 和Ethernet)
– 內外RJ45接口
– 可指定的數字輸入和繼電器輸出
– 堅固的7英寸觸摸屏(152mm x 91mm)
? 標準鍍錫端子
? 所有電子線路板有保形涂層
? 冗余安全控制
– 電容和電抗的過電流保護
– 電抗器過熱報警
? 電容器框架式安裝
? 設備絕緣(安全屏障)
其他可用特點:
? 防護等級規定的防風雨的外殼, 沖洗環境
– 適合海水環境的海洋級聚酯漆2級 (M24)
– 可選不銹鋼 (S24)
? ITHD為5%的高性能型
? 用于高背景電壓畸變環境或高達55攝氏溫度環境 的特殊任務(Extreme Duty)
? 適用于安裝空間非常小的水冷型(空間節約30~40%)
? 電容組隔離（選型10）運轉中維護
? 適用多臺發電機的電容器組接觸器（選型01）
? 所有海洋認證機構強制諧波標準
? 船舶, 海洋石油,天然氣設施等都需要滿足這些標準
? UL, CSA, CE, ABS 型式認證（UL, CSA, CE, ABS Type Approved）
? 可按照要求做LR, DNV GL or BV 批準
.
8. Mirus 諧波濾波器應用實例
8.1. 美國蒙大拿州某配備總共50,000馬力
電潛泵的油田
問題：給水站的電壓畸變初高達19%
供電公司要求執行IEEE 519標準
解決效果：使用Lineator AUHF型寬頻譜諧波濾波器
改造所有6脈沖變頻器諧波有效降低，
完全滿足了IEEE 519標準要求
典型的有源前端(AFE)驅動在薄弱電力系統的頻譜圖
經檢查大部分的畸變是由有源前端部分（AFE）的IGBT的高頻開關產生的。 巴西石油公司拆除掉全部的有源前端驅動， 安裝了米瑞思的2600千瓦水冷型濾波器和WEG公司水冷型6脈沖變頻器的組合。 它的電能質量滿足ABS（美國船級社）海洋標準和IEEE519標準規定值。它是當代緊湊和有效的無諧波柴油機電力推進傳動裝置。
客服
